ハイパーウォール(HHW)
カゴ製品の性能をパワーアップ。
ハイパープレメッシュ採用。

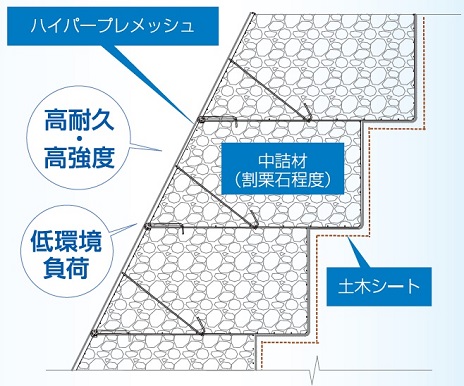

ハイパーウォール(HHW)工法とは?

ハイパープレメッシュとは?

先めっき鉄線を用いて溶接加工して製造された溶接金網採用による本設仕様かご枠です。Φ9㎜鉄筋採用と最適網目間隔により出来形・施工性を改善します。簡単施工と養生不要で工期短縮も実現します。
また、素材は、物性、耐久性に優れた亜鉛ー10%アルミニウム合金めっき鉄線(300g/㎡以上)を用いており、認証における耐久性試験より、河川環境において30年の耐久性を有することが確認された、信頼性の高い溶接金網です。

ハイパーウォール(HHW)工法の特徴

高い耐久性

【亜鉛-10%アルミニウム合金めっき】めっき方法により、河川でも30年以上の耐用年数をもつ。

安定性

安定性

構造解析による最適な線形・網目により、石詰め作業時の補強が不要で、はらみが小さい為、出来形管理が容易。

高い耐久性

景観性

低環境負荷、生態系にやさしく、周囲の 環境と調和する。

施工性

製品は溶接金網で構成され、自立する為、組立作業が容易である。また、製品に高さは従来のカゴ工の1.5倍であるため、施工性に優れる。

ハイパーウォール(HHW)工法の活用シーン

ハイパーウォール(HHW)工法は、全国様々な場所で使用されています。

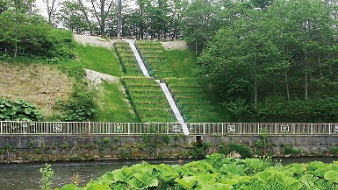

北海道

北海道

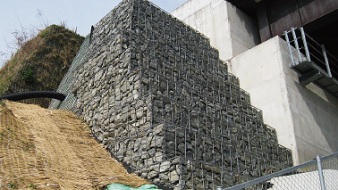

佐賀県

佐賀県

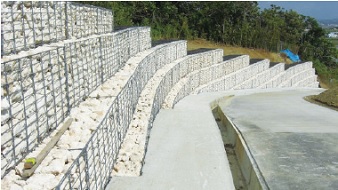

沖縄県

沖縄県

ハイパーウォール(HHW)工法の施工手順例


基礎工事

STEP.1 基礎工事

1段目ブロック設置

STEP.2 かご枠設置

中詰工

STEP.3 栗石投入

胴込め材

STEP.4 栗石整形

1段目完成状況

STEP.5 2段目設置

完成

STEP.6 完成

FAQ

適用範囲は?
壁高8m以下となります。
使用可能な盛土材は?
粒径150~250mm程度の割栗石、玉石を使用します。
どのような排水対策が必要か?
壁背面の湧水を壁全体で排水しますので、コンクリート擁壁や盛土にみられる水抜きパイプなどを軽減することができます。
1日あたりの施工量は?
前面が法面の型(前法面)と箱型の2種類があります。
前法型は1:0.5、箱型は1:0.3、1:0.5の勾配となります。
どんな形状がありますか?
①連続式溶融めっき方法により製造された、溶融亜鉛-10%アルミニウム合金メッキ鉄線を用いています。一般的に用いられている溶融亜鉛めっきに比べて、大気や土中において優れた耐久性を有します。(土中腐食促進試験、塩水噴霧試験で確認)
②先めっき溶接金網を使用する為、金網強度、めっき特性及び寸法 精度が安定しています。 (引張試験、巻付試験、曲げ試験、溶接点せん断強さ試験で確認)
