EPS工法とは？

EPS工法とは、大型の発泡スチロールブロックを盛土材料として積み重ねていくもので、材料の軽量性、耐圧縮性、耐水性および積み重ねた場合の自立性等の特徴を有効に利用する工法です。軟弱地盤対策、急傾斜地盛土、構造物の裏込、直立壁、盛土の拡幅などの荷重軽減および土圧低減をはかる必要のあるところに適用できます。地盤処理、仮設工事などが簡略化されるなど全体工期が短縮できます。さらに、完成後の維持管理を含めた全体工事費を低減できるなど、数多くのメリットを持っています。

EPS工法の特徴

超軽量・幅広い適用性

EPSブロックの単位体積重量は0.12～0.35kN/㎥で、土砂やコンクリートの約1/100です。
軟弱地盤対策の盛土として使用することで、荷重を大幅に軽減でき、沈下や支持力不足などの問題を解決できます。

自立性

EPSブロックは直立に積み上げることで自立面を形成し、上部に荷重がかかっても側方への変形が小さいです。
構造物の背面に設置することで、土圧を大幅に低減できます。

圧縮性

圧縮強度が高く、道路盛土材として必要な強度を備えています。
粘着力や内部摩擦角といった概念はなく、耐圧縮材を使用します。

施工性

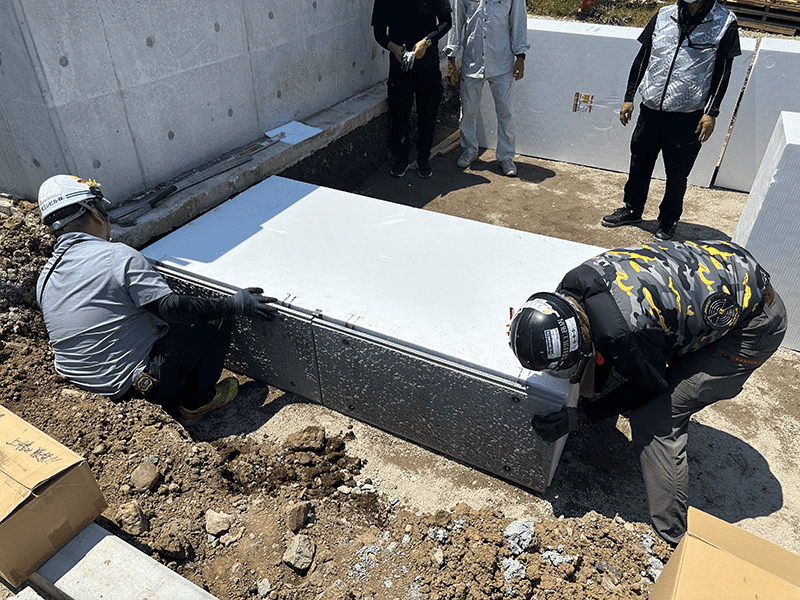

EPSブロックは人力で施工することができ、施工期間を短縮できます。
軟弱地盤や急傾斜地、狭隘な場所など、大型重機の使用が難しい現場でも施工可能です。
また、現場条件に合わせた加工が容易です。

工期短縮・経済性

地盤処理や仮設工事などを簡略化できるため、全体の工期を短縮できます。
完成後の維持管理も含めて、工事全体のコスト削減につながります。

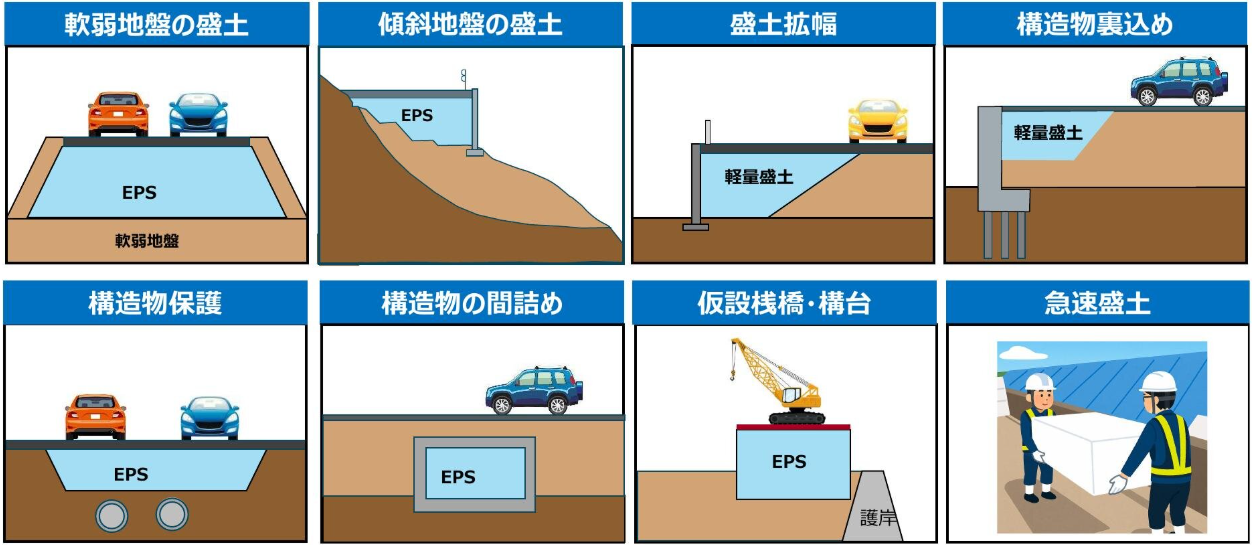

EPS工法の用途

主な用途：軟弱地盤上の盛土、傾斜地盤の盛土、盛土拡幅、構造物裏込め、構造物保護等

EPS工法の活用シーン

EPS工法は、様々な分野に適用します。

拡幅盛土｜軟弱地盤対策

橋台裏込め｜土圧低減・側方流動対策

構造物保護｜土圧低減・沈下低減

護岸裏込め｜土圧低減・軟弱地盤対策

型枠（中空橋脚）｜中詰め

ヒロセ補強土の事例

EPS工法は、様々なシーンで導入されています。

現場の工夫で「仮設工事用道路の工費削減・工期短縮」／仮設のEPS工法のご提案

既設構造物の間詰として使用した事例｜軽量盛土　EPS工法

仮設工事用道路の軟弱地盤対策｜軽量盛土　EPS工法

道路拡幅・橋台裏込めに使用した事例｜軽量盛土　EPS工法

『仮設の道路復旧商品ラインナップ』をご紹介！

導入事例を全て見る

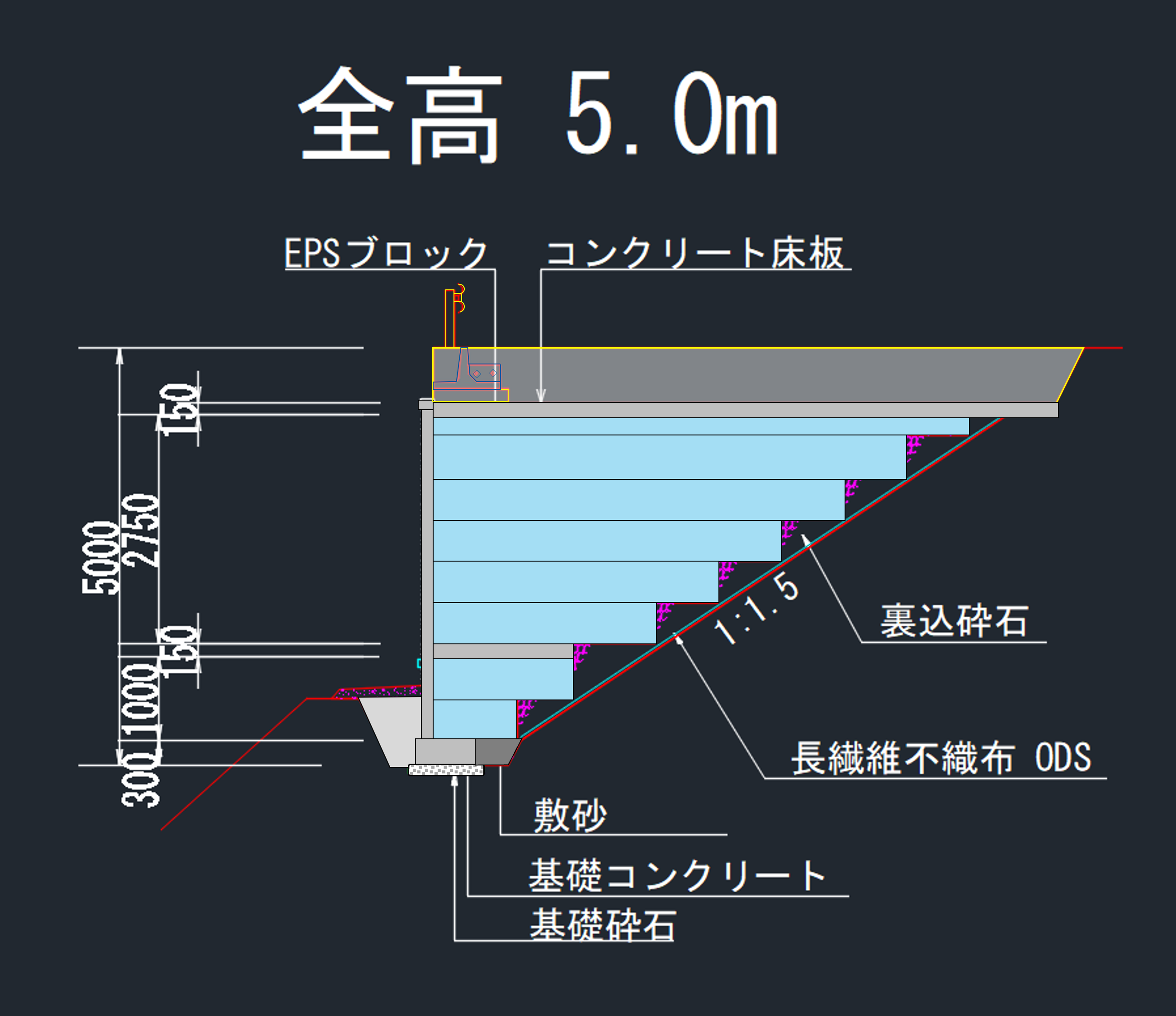

EPS工法の標準断面（全高 5.0mのケース）

道路拡幅

EPS工法に使用する材料

EPSブロック

EPSブロックは製造方法によって2種類の製品をご用意しております。
・型内法製品
・押出法製品
押出法製品は型枠内製品に比べて密度が高く、許容圧縮応力度も高い特性を有しています。

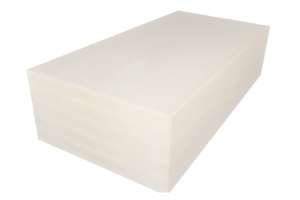

型内法製品

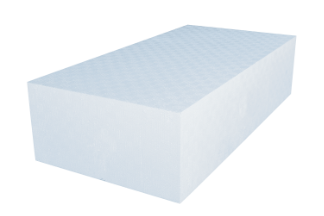

押出法製品

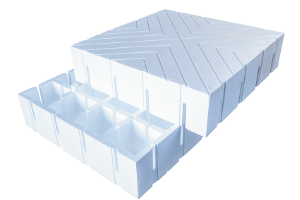

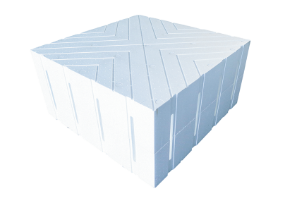

浮力対策ブロック

浮き上がりの検討において安全率が満足しない場合に用いる浮力低減ブロックです。
EPSブロックの特長そのままに60%もの浮力を低減するブロックです。

浮力対策ブロック

ブロックの種類 / 許容圧縮応力度

型内法製品
項目	単位	D-12	D-16	D-20	D-25	D-30
密度	kN/m³	0.12	0.16	0.20	0.25	0.30
許容圧縮応力度	kN/m²	20	35	50	70	90
押出法製品
項目	単位	DX-24H	DX-29	DX-35	–	–
密度	kN/m³	0.24	0.29	0.35	–	–
許容圧縮応力度	kN/m²	100	140	200	–	–
型内法製品（浮力対策用）
項目	単位	FBD-20	FBD-25	FBD-30	–	–
密度	kN/m³	0.20	0.25	0.30	–	–
許容圧縮応力度	kN/m²	50	70	90	–	–

EPS工法の壁面材について

人力施工が可能な壁面材

EPS工法では、外部からの紫外線による劣化や、火災に伴う熱溶融から保護するために、外面に壁面材を設置します。当初はH形鋼などの支柱を用いた壁面構造が一般的でしたが、近年ではクレーン等も用いて支柱を建てる必要がなく、壁面含めて人力施工が可能となり現場条件に応じて広く採用されています。

壁面構造の選定は、現場ごとの条件に最適な構造をご提案いたしますので、お気軽にご相談ください。

(1)　支柱取付の壁面材

オーソドックスな支柱式

軽量支柱タイプ

(２)　支柱無しの壁面材

アンカーボルト取付型

溝加工取付型

金具取付型

FAQ

EPSはどういう場所に適用できますか？: 軟弱地盤上の盛土、急傾斜地盛土、構造物の裏込、直立壁、盛土の拡幅などの荷重軽減および土圧低減をはかる必要のあるところに適用できます。

EPSの重量は？: 1個（1m3）あたり12kg～45kgです。土砂1m3（約1.8ﾄﾝ）と同じ体積を人力で運搬できます。

EPSは地下水位が上昇しても大丈夫ですか？: 地下水が上がれば浮き上がろうとします。
従ってＥＰＳ工法の採用にあたって地下水位上昇の最高水位を知って設計しておく必要があります。
対策としては上部に土やコンクリート板を置いたり、アンカーや躯体と一体とさせたりする抑止工や水位の上昇を押えたり排水性を良くしたりする抑制工が上げられます。

EPSは燃えませんか?: 火気には十分注意が必要です。
EPSはJISA-9511規定を満足する難燃加工をしていて、簡単には火が付きませんがやはり火が付くと大変なことになります。
ですから、木材を大量に持っていると思い消火器を配置して十分な管理が必要です。
ただし、施工が完了すれば土やコンクリートの断熱効果により、火気に対して安全となります。
