ヒロセ補強土の新実験施設のご紹介
（振動台実験装置・傾斜台実験装置）

振動台実験装置導入の背景

品質・性能の高い商品を提供したいという思いから、自社工法の実験・検証を強化するために「振動台実験装置」の導入に至りました。実験の頻度を高められるようになり、検証データのさらなる充実化と信頼性向上を目指しています。

保有実験装置について（振動台実験装置・傾斜台実験装置）

ヒロセ補強土が保有している実験装置についてのご紹介となります。

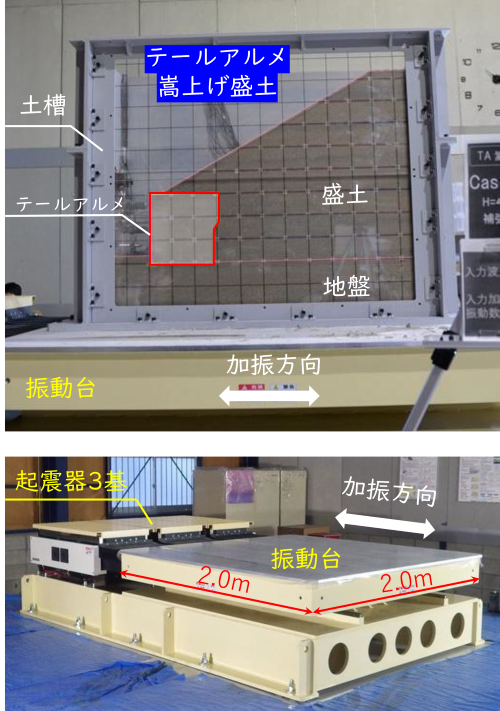

1. 振動台実験装置

振動台実験装置は、振動台上の土槽内に構造物模型を構築し、振動台を加振することで、実際の地震時の動きを捉え、耐震性を確かめることができる「動的実験装置」です。

振動台のサイズ・能力

• 振動台のサイズ（幅2.0m x 奥行き2.0m）
• 土槽サイズ（幅1.5m x 高さ1.25m x 奥行き0.6m）
• 加振能力（20kN登載時）: （地震波1800 gal　正弦波900 gal）


振動台加振の様子（動画）

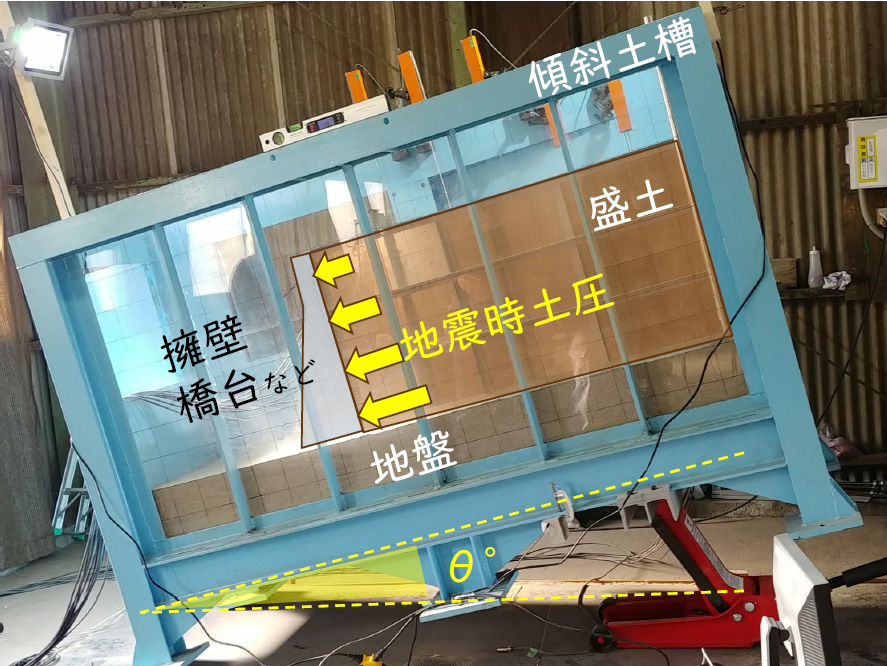

2. 傾斜台・耐荷実験装置

傾斜台・耐荷実験装置は、模型を傾斜させることで土槽内の構造物模型に静的に地震時土圧を作用させて地震時を再現する「静的実験装置」です。

傾斜台のサイズ・能力

• 盛土自重の慣性力を再現方法
  土槽を水平面に対してθ°傾斜→設計水平震度kh（=tanθ）相当の盛土自重の慣性力を再現

• 土槽サイズ（幅2m x 高さ1m x 奥行き0.5m）
• 傾斜能力（θ=20°≒kh=0.36 （400gal）

振動台実験を用いて社内研修を行いました

弊社では土木全般の知識に広い技術者の養成をしております。今回、その取り組みの一環として、実験施設にて振動台実験を用いた研修を行いました。実験開始前に、事前予測をしたうえで振動台実験データの検証し、対応策についていろいろな意見を出し合いました。

＜研修の流れ＞
（１）「どれくらいの震度で壊れるか」と「どのように壊れるのか」を事前予測
（２）模型（1/15サイズ）を使用して、振動台実験を開始
　　（加振能力：地震波、正弦波ごとのデータを記録）
（３）変形値を確認
（４）更に耐震性を高めるためにどのような対策が必要か議論
（５）（４）で考えた内容で、再度実験を実施予定

振動台実験および解析技術を用いて「High-S工法」による斜面構造物の補強効果を検証しました

弊社では自社工法の耐震性を確認し、さらなる品質向上を図ることで、安全性の高い工法の提供に注力しています。
振動台装置での実験データと解析技術の活用により、構造物および地盤支持層への影響を検証を行っております。

下図は、弊社の「High-S工法」を用いた構造物補強での検証時の内容となります。

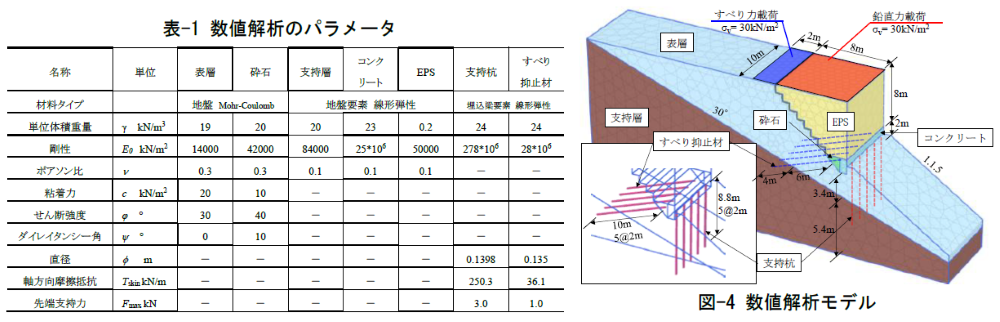

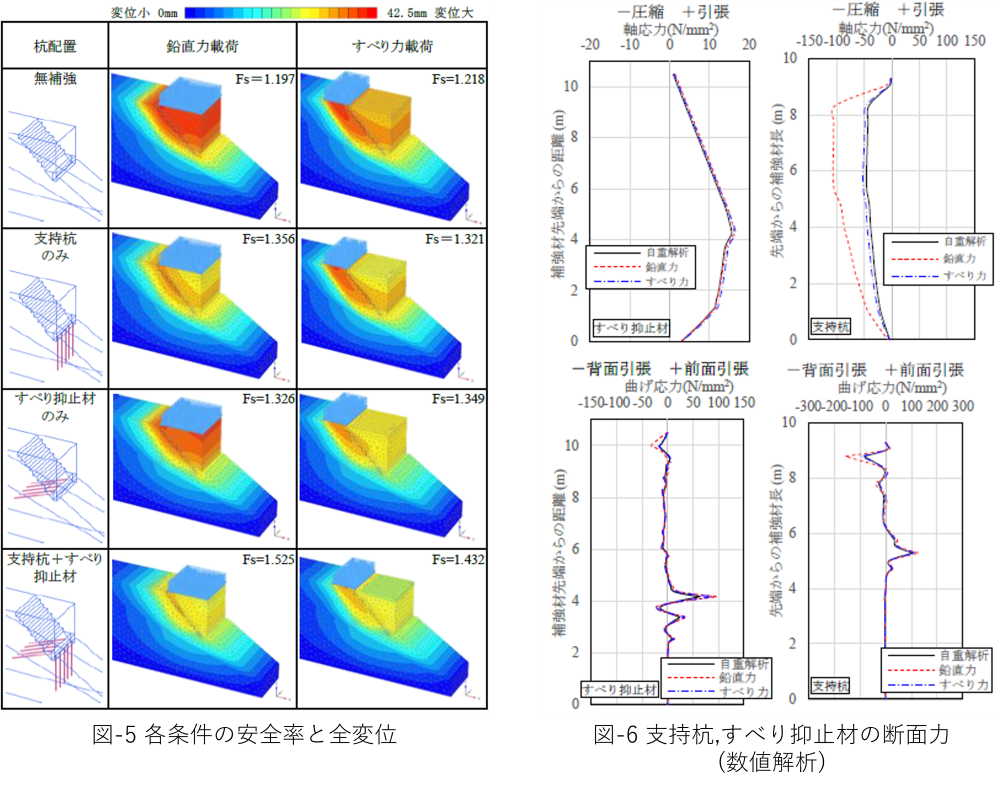

斜面上の構造物支持において、小口径鋼管杭とすべり抑止材を併用する効果を、振動台実験装置を用いた模型実験と数値解析の解析プログラム（PLAXIS3D）により検証しました。

弊社の技術研究・開発に関する取り組みと今後の展望

これまでに国内の大学・研究機関および民間企業と幅広いテーマでの共同研究に取り組み、多くの成果を上げてきた実績があります。 設備面におきましても、単なる装置の提供にとどまらず、実験の実施からデータ計測に至るまで、豊富な経験に基づいたサポート実績がございます。今後の展望としては、将来的な外部受託や子供向けの防災教育や自由研究の場の可能性も視野に入れています。
